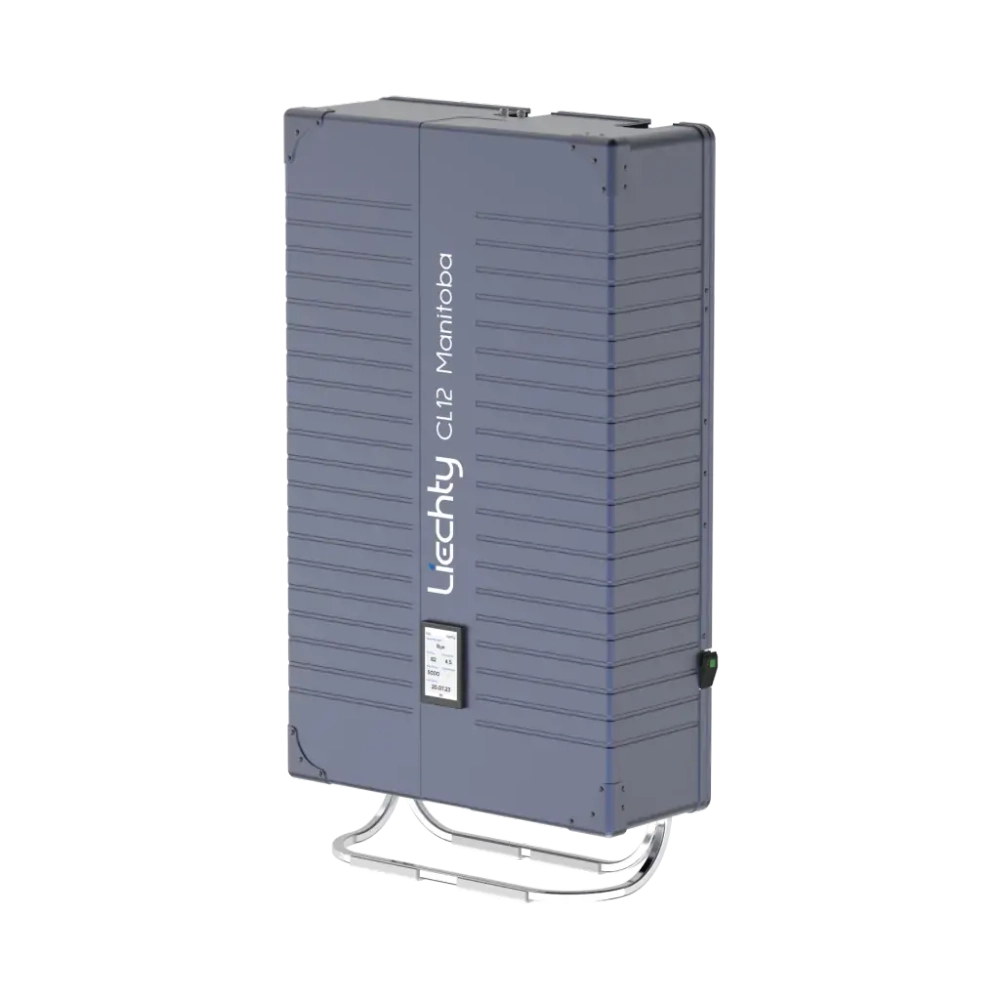

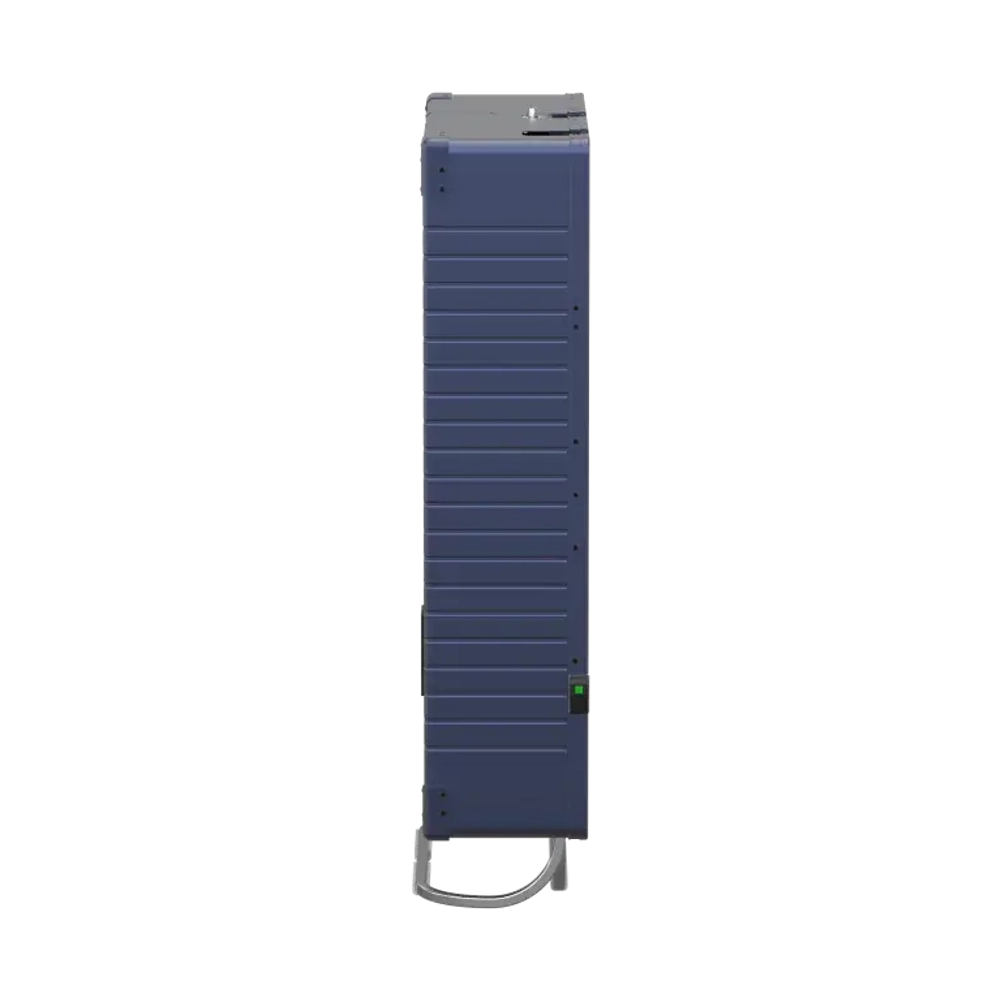

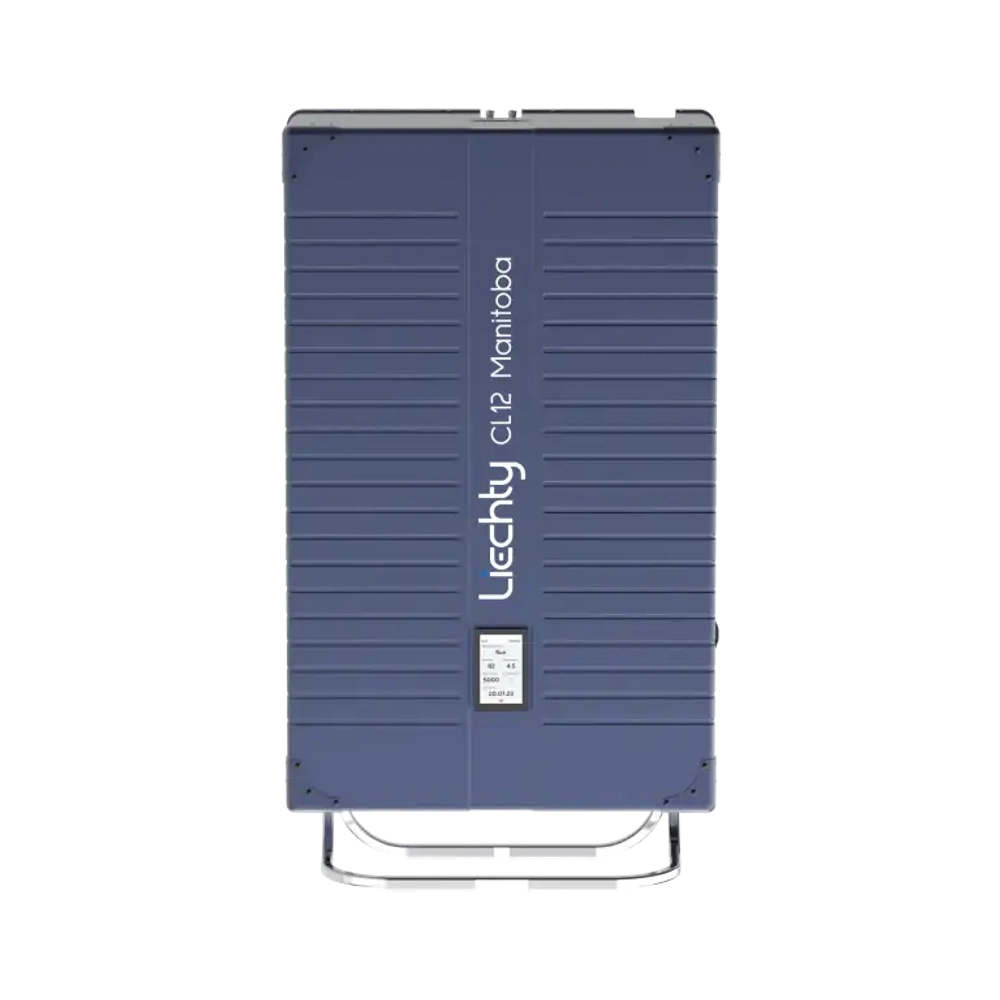

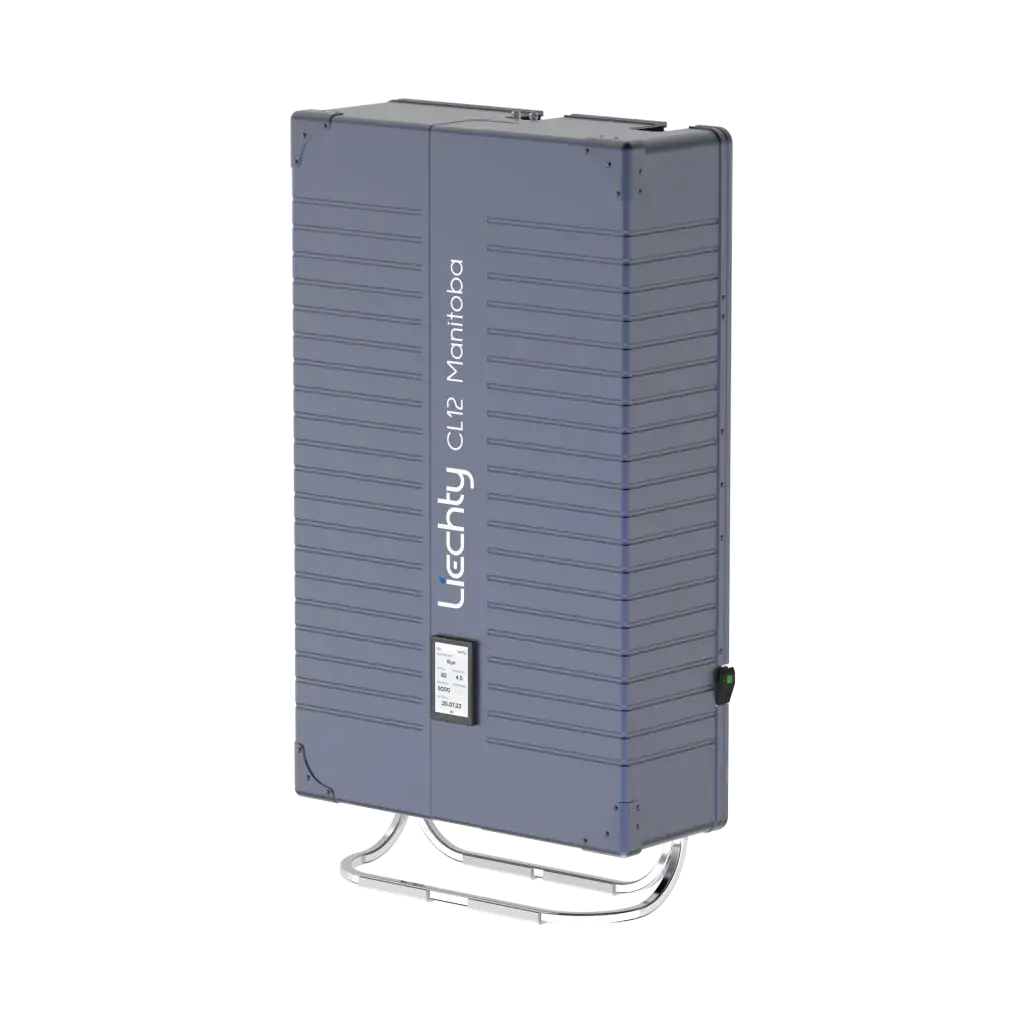

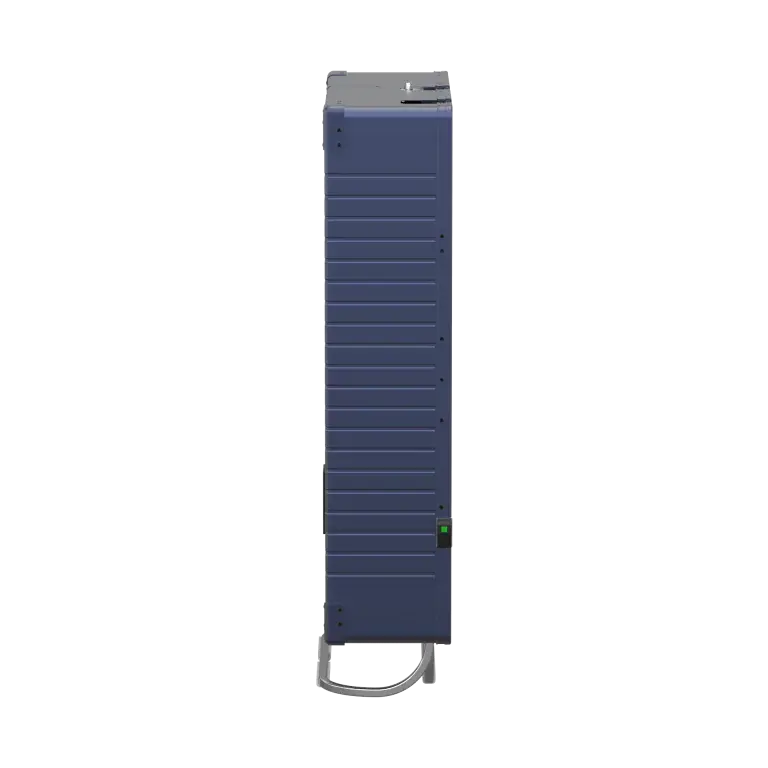

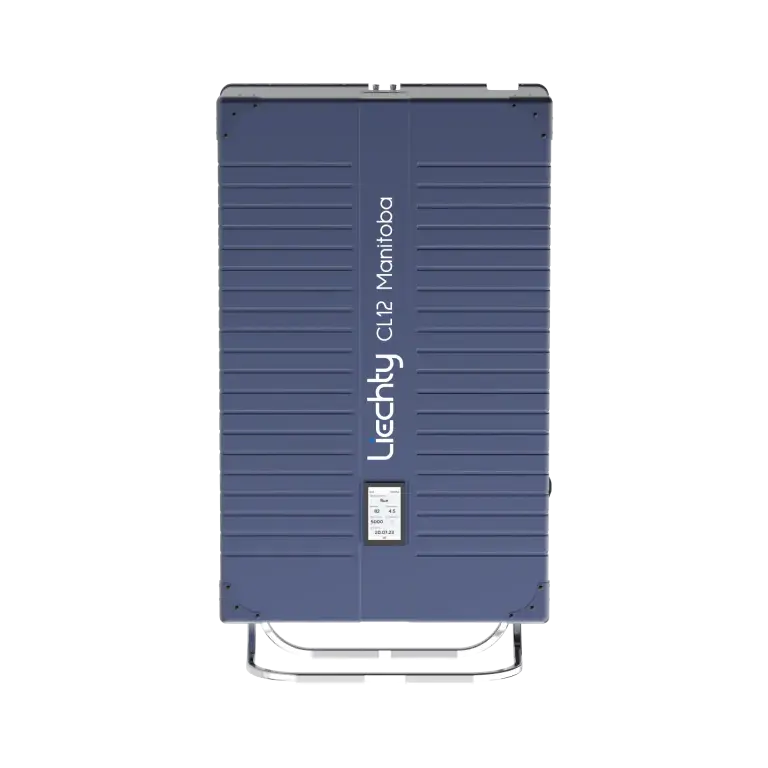

Центральный модуль CL12 Manitoba обладает номинальной производительностью 12 л/ч. В модуль встроены компоненты тонкой очистки входной воды – двухступенчатый обратный осмос с последующей объемной стерилизацией ультрафиолетом с циркуляцией по магистрали и регулярным возвратом на повторную стерилизацию. Очищенная вода нагнетается в трубопровод под давлением от 40 до 82 бар.
CL12 Manitoba оснащен ЖК дисплеем 4,3″, на котором пользователь сможет отрегулировать рабочее давление в трассе, снять запрос на увлажнение, отслеживать межсервисный интервал, качество водоподготовки благодаря встроенному TDS-измерителю, а также контролировать работу зон увлажнения. В модуле так же установлен зональный контроллер, поддерживающий одновременную работу до 12 независимых зон увлажнения.
Алгоритм работы центрального модуля предусматривает проведение регулярных сервисных промывок для исключения застоя воды внутри модуля и в трассе высокого давления.
- высокая производительность – до 12 форсунок
- мультизональность – до 12 индивидуальных зон увлажнения
- уникальный форм-фактор SPoU (Service at Place of Use) позволяет проводить обслуживание на месте
- уникальная система тонкой очистки – степень деминерализации до 99,9%
- объемная УФ стерилизация – убивает до 99,99% бактерий
- тихая работа
- контроль протечек в трассе и в модуле
- удобный монтаж
В первую очередь водопроводная вода проходит ультракарбоновый фильтр UCF20, в результате чего освобождается от механических примесей, хлора, микроорганизмов и коллоидов. При нагрузке на систему от 7 форсунок и более необходимо устанавливать два фильтра UCF20.
После предварительной фильтрации вода поступает в сердце системы – центральный модуль CL12 Manitoba, в котором она проходит тонкую очистку, деминерализацию двумя мембранами обратного осмоса и объемную УФ стерилизацию с циркуляцией. После многоступенчатой фильтрации и дезинфекции бесшумный насос высокого давления нагнетает воду в магистраль высокого давления. Внутри CL12 Manitoba так же установлен контроллер, позволяющий индивидуально контролировать влажность в отдельных помещениях (до 12 индивидуальных зон).
Магистраль высокого давления состоит из трубок HPH2 / HPH4, тройников и специальных фитингов высокого давления. Трубки HPH2 / HPH4 – двухслойные, внутренний слой выполнен из тефлона, а внешний слой – это армирующая оплетка из нержавеющей стали. Магистраль высокого давления в системах Liechty строится по кольцевой архитектуре для осуществления регулярных сервисных промывок, циркуляции воды для повторной УФ стерилизации, а также поддержания высочайшего уровня гигиены распыляемой воды.
Миниатюрные наконечники форсунок PNS / PNM выводятся непосредственно в помещение. В системах CL12 Manitoba форсунки оснащаются бесшумным клапаном SV (требуется слаботочный кабель питания), который открывает / закрывает подачу воды, получая сигнал от контроллера. Мы предлагаем большое количество конфигураций монтажа форсунок.
Пульты управления позволяют установить желаемый уровень влажности в зоне увлажнения. Кроме того, они в реальном времени измеряют актуальную влажность, отправляют сигнал автоматике центрального модуля на включение / отключение форсунок. Пульты управления устанавливаются в каждую зону увлажнения, то есть в CL12 Manitoba может быть до 12 пультов управления. Пульты управления могут быть как проводными, так и беспроводными.
Данные устройства измеряют актуальный уровень влажности и дают сигнал на отключение работы форсунок в случае переувлажнения. На вспомогательных пультах нельзя установить желаемый уровень влажности, так как данные устройства необходимы для защиты помещения от переувлажнения. Вспомогательные пульты могут быть как проводными, так и беспроводными.
Гидравлическая схема подключения активных форсунок к клапану SV через гибкую трубку DKOL-M8 Ext
Гидравлическая схема подключения активных форсунок к клапану SV через гибкие трубки DKOL-DKOL Ext и DKOL-M8 Ext
Гидравлическая схема подключения активных форсунок в разветвитель M8 Tee через гибкую трубку DKOL-M8 Ext
Гидравлическая схема подключения активных форсунок в разветвитель M8 Tee через гибкие трубки DKOL-DKOL Ext и DKOL-M8 Ext
Гидравлическая схема подключения активных форсунок в разветвитель GRM8 через гибкую трубку и DKOL-M8 Ext
Гидравлическая схема подключения активных форсунок в разветвитель GRM8 через гибкие трубки DKOL-DKOL Ext и DKOL-M8 Ext
